Windows内存管理模型

前面讲过了破解和逆向方面的基础知识,从现在起危险漫步再来讲一点关于破解方面的其他知识,使我们的技术能够如虎添翼。

在此我们先声明我们所要讲到的内容都是基于X86平台,Windows操作系统。

首先我们来讲讲我们常说到的几种地址:逻辑地址、线性地址、物理地址和虚拟地址。来看几个概念:

1.逻辑地址(Logieal Address)

Intel为了兼容,将远古时代的段式内存管理方式保留了下来。逻辑地址指的是机器语言指令中,用来指定一个操作数或者是一条指令的地址。在Intel中段式管理中,对逻辑地址要求,“一个逻辑地址,是由一个段标识符加上一个指定段内相对地址的偏移量,表示为[段标识符:段内偏移量]”

2.线性地址(Linear Address)

线性地址又叫做虚拟地址(Virtual Address),是逻辑地址到物理地址变换之间的中间层。在分段部件中逻辑地址是段中的偏移地址,然后加上基地址就是线性地址。线性地址是一个32位无符号整数,可以用来表示高达4GB的地址,也就是,高达4294967296个内存单元。线性地址通常用十六进制数字表示,值的范围从o0x00000000到0xfffffff)。程序代码会产生逻辑地址,通过逻辑地址变换就可以生成一个线性地址。如果启用了分页机制,那么线性地址可以再经过变换以产生一个物理地址。当采用4KB分页大小的时候,线性地址的高10位为页目录项在页目录表中的编号,中间十位为页表中的页号,其低12位则为偏移地址。如果是使用4MB分页机制,则高10位页号,低22位为偏移地址。如果没有启用分页机制,那么线性地址直接就是物理地址。

3.物理地址(Physical Address)

在存储器里以字节为单位存储信息,为了正确地存放或取得信息,每一个字节单元给以一个唯一的存储器地址,称为物理地址(Physical Address),又叫实际地址或绝对地址。地址从0开始编号,顺序地每次加1,因此存储器的物理地址空间是呈线性增长的。它是用二进制数来表示的,是无符号整数,书写格式为十六进制数。它是出现在CPU外部地址总线上的寻址物理内存的地址信号,是地址变换的最终结果。用于内存芯片级的单元寻址,与处理器和CPU连接的地址总线相对应。这个概念应该是这几个概念中最好理解的一个,但是值得一提的是,虽然可以直接把物理地址理解成插在机器上那根内存本身,把内存看成一个从0字节一直到最大空量逐字节酌编号的大数组,然后把这个数组叫做物理地址,但是事实上,这只是一个硬件提供给软件的抽像,内存的寻址方式并不是这样。所以,说它是“与地址总线相对应”,是更贴切一些,不过抛开对物理内存寻址方式的考虑,直接把物理地址与物理的内存一一对应,也是可以接受的,也许错误的理解更利于形而上的抽像。

4.虚拟内存(Virtual Memory)

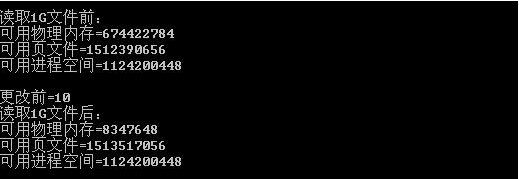

虚拟内存是计算机系统内存管理的一种技术。它使得应用程序认为它拥有连续的可用的内存(一个连续完整的地址空间),丽实际上,它通常是被分隔成多个物理内存碎片,还有部分暂时存储在外部磁盘存储器上,在需要时进行数据交换。虚拟内存是对整个内存(是内存,并不是内存条)的抽像描述,它是相对于物理内存来讲的,可以直接理解成“不直实的”,  “假的”内存,例如,一个Ox08000000内存地址,它并不对就物理地址上那个大数组中Ox08000000 -1那个地址元素,之所以是这样,是因为现代操作系统都提供了一种内存管理的抽像,即虚拟内存(virtual  Memory)。进程使用虚拟内存中的地址,由操作系统协助相关硬件,把它“转换”成真正的物理地址。这个“转换”,是所有问题讨论的关键。有了这样的抽像,一个程序,就可以使用比真实物理地址大得多的地址空间。(拆东墙,补西墙,银行也是这样子做的),甚至多个进程可以使用相同的地址。不奇怪,因为转换后的物理地址并非相同的。可以把连V接后的程序反编译看一下,发现连接器已经为程序分配了一个地址。

基本分段存储管理方式在分段存储管理方式中,作业的地址空间被划分为若干个段,每个段定义了一组逻辑信息。例如,有主程序段、子程序段、数据段及栈段等。为了实现简单起见,通常可用一个段号来代替段名,每个段都从0开始编址,并采用一段连续的地址空间。段的长度由相应的逻辑信息组的长度决定,因而各段长度不等。整个作业的地址空间由于是分成多个段,因而是二维的,亦即,其逻辑地址由段号(段名)和段内地址所组成。

基本分页存储管理方式

在存储器管理中,连续分配方式会形成许多“碎片”,虽然可通过“紧凑”方法将许多碎片拼接成可用的大块空间,但须为之付出很大开销。如果允许将一个进程直接分散地装入到许多不相邻的分区中,则无须再进行“紧凑”。基于这一思想而产生了离散分配方式。如果离散分配的基本单位是页,则称为分页存储管理方式。在分页存储管理方式中,如果不具备页面对换功能,则称为基本分页存储管理方式,或称为纯分页存储管理方式,它不具有支持实现虚拟存储器的功能,它要求把每个作业全部装入内存后方能运行。

在分页系统中,允许将进程的各个页离散地存储在内存不同的物理块中,但系统应能保证进程的正确运行,即能在内存中找到每个页面所对应的物理块。为此,系统又为每个进程建立了一张页面映像表,简称页表:在进程地址空间内的所有页(0~n),依次在页表中有一页表项,其中记录了相应页在内存中对应的物理块号。在配置了页表后,进程执行时,通过查找该表,即可找到每页在内存中的物理块号。可见,页表的作用是实现从页号到物理块号的地址映射。

CPU将一个虚拟内存空间中的地址转换为物理地址,需要进行两步:首先将给定一个逻辑地址(其实是段内偏移量),CPU要利用其段式内存管理单元,先将为个逻辑地址转换成一个线程地址,再利用其页式内存管理单元,转换为最终物理地址。这样做两次转换,的确是非常麻烦而且没有必要的,因为直接可以把线性地址抽像给进程。

CPU段式内存管理,逻辑地址如何转换为线性地址,一个逻辑地址由两部份组成,段标识符:段内偏移量。段标识符是由一个16位长的字段组成,称为段选择符。其中前13位是一个索引号,后面3位包含一些硬件细节。

索引号,或者直接理解成数组下标一一那它总要对应一个数组吧,它又是什么东西的索引呢?这个东西就是“段描述符(segment descriptor)”,呵呵,段描述符具体地址描述了一个段(对于“段”这个字眼的理解,我是把它想像成,拿了一把刀,把虚拟内存,砍成若干的截一一段)。这样,很多个段描述符,就组了一个数组,叫“段描述符表”,这样,可以通过段标识符的前1 3位,直接在段描述符表中找到一个具体的段描述符,这个描述符就描述了一个段,我刚才对段的抽像不太准确,因为看看描述符里面究竟有什么东东——也就是它究竟是如何描述的,就理解段究竟有什么东东了,每一个段描述符由8个字节组成,这些东东很复杂,虽然可以利用一个数据结构来定义它,不过,我这里只关心一样,就是Base字段,它描述了一个段的开始位置的线性地址。Intel设计的本意是,一些全局的段描述符,就放在“全局段描述符表(GDT)”中,一些局部的,例如每个进程自己的,就放在所谓的“局部段描述符表(LDT)”中。那究竟什么时候该用GDT,什么时候该用LDT呢?这是由段选择符中的Tl字段表示的,Tl字段等于O,表示用GDT,T1字段等于l,表示用LDT。GDT在内存中的地址和大小存放在CPU的gdtr控制寄存器中,而LDT则在ldtr寄存器中。
